FIBARO

FIBARO Tür- Fenstersensor 2

SKU: FIBEFGDW-002

ZWave+ Security

Schnellstart

Dies ist ein sicheres Z-Wave Gerät vom Typ Door/Window Sensor für Anwendung in Europa. Zum Betrieb dieses Gerätes müssen 1 * ER14250 1/2AA Batterien eingelegt werden. Zum Betrieb des Gerätes sollte die Batterie voll geladen sein.


1. Abdeckung abnehmen.
2. Batterieblocker entfernen.
3. Schließen Sie die Abdeckung.
4. Platzieren Sie den Tür- / Fenstersensor 2 in den direkten Bereich Ihres Z-Wave-Controllers.
5. Stellen Sie den Hauptcontroller in den Modus "Sicherheit / Nicht-Sicherheitsmodus" ein (siehe Bedienungsanleitung).
6. Drücken Sie schnell dreimalige eine der TMP-Tasten während die andere Taste gedrückt wird.
5. Warten Sie, bis der hinzugefügte Prozess beendet ist.
6. Das erfolgreiche Hinzufügen wird durch die Nachricht des Z-Wave-Controllers bestätigt.


Wichtige Sicherheitshinweise

Bitte lesen Sie diese Anleitung sorgfältig durch. Die in dieser Anleitung festgelegten Empfehlungen nicht zu befolgen, kann gefährlich sein oder gegen das Gesetz verstoßen. Der Hersteller, Importeur, Vertreiber und Verkäufer haftet für keinen Verlust oder Schaden, der durch die Nichtbeachtung der Vorschriften in dieser Anleitung oder anderen Materialien entsteht. Verwenden Sie dieses Gerät nur zu dem vorgesehenen Gebrauch. Beachten Sie die Entsorgungshinweise. Elektronische Geräte jeglicher Art und Batterien dürfen nicht ins Feuer geworfen oder in die Nähe von offenen Wärmequellen gebracht werden.

Was ist Z-Wave?

Z-Wave ist der internationale Funkstandard zur Kommunikation von Geräten im intelligenten Haus. Dies ist ein Z-Wave Gerät und nutzt die im Quickstart angegebene Funkfrequenz.

Z-Wave ermöglicht eine sichere und stabile Kommunikation indem jede Nachricht vom Empfänger rückbestätigt wird (Zweiwege-Kommunikation) und alle netzbetriebenen Geräte Nachrichten weiterleiten (Routing) können, wenn eine direkte Funkbeziehung zwischen Sender und Empfänger gestört ist.

Dank Z-Wave können Produkte unterschiedlicher Hersteller miteinander in einem Funknetz verwendet werden. Damit ist auch dieses Produkt mit beliebigen anderen Produkten anderer Hersteller in einem gemeinsamen Z-Wave Funknetz einsetzbar.

Wenn ein Gerät die spezielle sichere Kommunikation unterstützt dann wird es immer dann mit einem anderen Gerät sicher kommunizieren, wenn dieses Gerät auch eine sichere Kommunikation unterstützt. Ansonsten wird aus Kompatibilitätsgründen auf einen normalen Kommunikation umgeschaltet.

Weitere Informationen wie Produktneugkeiten, Tutorials, Supportforen etc. erhalten Sie auf www.zwave.de.

Produktbeschreibung

FIBARO Tür-/ Fesntersensor 2 ist ein drahtloser, batteriebetriebener Kontaktsensor, der mit dem Z-Wave Plus Standard kompatibel ist. Durch das Ändern des Status des Gerätes wird das Signal automatisch an den Z-Wave-Controller und die zugehörigen Geräte gesendet. Der Sensor kann verwendet werden, um Szenen auszulösen und wo immer ein Informationsbedarf zum Öffnen oder Schließen von Türen, Fenstern, Garagentoren usw. besteht. Die Öffnung wird durch die Trennung des Sensorkörpers und des Magneten erkannt. Darüber hinaus ist der FIBARO Door / Window Sensor 2 mit einem eingebauten Temperatursensor ausgestattet.

Hauptmerkmale von FIBARO Tür-/ Fenstersensor 2:

- Kompatibel mit jedem Z-Wave- oder Z-Wave + Controller,
- Unterstützt den geschützten Modus (Z-Wave Netzwerk Security Mode) mit AES-128 Verschlüsselung,
- Tür- / Fensteröffnung erkannt durch Trennung des Sensorkörpers und eines Magneten,
- Eingebauter Temperaturfühler,
- Erkennung von Manipulationen beim Loslassen oder Öffnen,
- Einfache Montage an Türen, Fenstern, Garagentoren und Rollläden,
- Batteriebetrieben,
- Sicht-LED-Anzeige Signalzustand des Gerätes,
- 7 Farbvarianten.

Vorbereitung auf die Installation des Gerätes

Bitte lesen Sie die Benutzeranleitung bevor Sie das Gerät in Betrieb nehmen.

Damit ein Z-Wave zu einem neuen Netz hinzugefügt werden kann muss es sich im Auslieferungs- oder Reset-Zustand befinden. Im Zweifel ist es sinnvoll, eine Exklusion durchzuführen, um das Gerät ganz sicher in diesem Zustand zu bringen. Diese Exklusion kann von jedem beliebigen Z-Wave Controller durchgeführt werden.

Zurücksetzen in den Auslieferungszustand

Dieses Gerät kann auch ohne Hilfe eines Controller in den Reset-Zustand zurückgeführt werden. Dies sollte jedoch nur dann gemacht werden wenn der Primärcontroller des Z-Wave-Netzes nicht mehr verfügbar oder defekt ist.

1. Öffnen Sie die Abdeckung.
2. entfernen Sie die Batterie.
3. Installieren Sie die Batterie, während beide TMP-Tasten gedrückt werden.
4. Lassen Sie die TMP-Taste innerhalb von 5 Sekunden los.
5. Die visuelle Anzeige blinkt 3 mal, um das Zurücksetzen des Rücksetzvorgangs zu bestätigen.
6. Warten Sie ca. 30s bis der Rückstellvorgang endet, entfernen Sie den Akku nicht.
7. Die visuelle LED-Anzeige blinkt 6 mal, um den Reset zu bestätigen.

Umgang mit Batterien

Dieses Produkt enthält Batterien. Bitte entfernen Sie nicht genutzte Batterien. Bitte mixen Sie nicht Batterien unterschiedlichen Ladezustandes oder Batterien unterschiedlicher Hersteller.

Installation

Zur Installation des Tür- / Fenstersensors:

1. Die Schutzschicht vom Aufkleber auf dem Gerät abziehen.
2. Befestigen Sie das Gerät auf den Tür- / Fensterrahmen.
3. Ziehen Sie die Schutzschicht vom Aufkleber auf den Magneten ab.
4. Kleben Sie den Magneten auf den beweglichen Teil der/s Tür / Fensters, der Abstabd sollte nicht t mehr als 5mm vom Sensor betragen.

Positionierung des Sensors und des Magneten:



Korrekte Positionierung des Magneten in Bezug auf den Sensor:
(vertikale Linienmarkierungen sollten ausrichten)

Hinzufügen/Entfernen des Gerätes (Inklusion/Exclusion)

Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit es mit anderen Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes Z-Wave Netz eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können Netzwerke auch wieder verlassen. Dieser Prozess heißt bei Z-Wave Exklusion. Beide Prozesse werden von einem Controller gestartet, der dazu in einen Inklusion- bzw. Exklusion-Modus geschaltet werden muss. Das Handbuch des Controllers enthält Informationen, wie er in diese Modi zu schalten ist. Erst wenn der Controller des Z-Wave Netzes im Inclusion-Modus ist, können Geräte hinzugefügt werden. Das Verlassen des Netzes durch Exklusion führt zum Rücksetzen dieses Gerätes in den Auslieferungszustand.

Inklusion

1. Schließen Sie die Abdeckung.
2. Platzieren Sie den Tür- / Fenster-Sensor 2 in den direkten Bereich Ihres Z-Wave-Controllers.
3. Stellen Sie den Hauptcontroller im Modus "Sicherheit / Nicht-Sicherheitsmodus" ein (siehe Bedienungsanleitung).
4. Stellen Sie den Hauptcontroller in den Modus "Sicherheit / Nicht-Sicherheitsmodus" ein (siehe Bedienungsanleitung).
5. Drücken Sie schnell dreimalige eine der TMP-Tasten während die andere Taste gedrückt wird.
6. Warten Sie, bis der Inklusionsprozess beendet ist.
7. Das erfolgreiche Hinzufügen wird durch die Nachricht des Z-Wave-Controllers bestätigt.

Exklusion

1. Schließen Sie die Abdeckung.
2. Platzieren Sie den Tür- / Fenster-Sensor 2 in den direkten Bereich Ihres Z-Wave-Controllers.
3. Stellen Sie den Hauptcontroller in den Exklusionsmodus (siehe Bedienungsanleitung).
4. Stellen Sie den Hauptcontroller in den Modus "Sicherheit / Nicht-Sicherheitsmodus" ein (siehe Bedienungsanleitung).
5. Drücken Sie schnell dreimalige eine der TMP-Tasten während die andere Taste gedrückt wird.
6. Warten Sie, bis der Inklusionsprozess beendet ist.
7. Das erfolgreiche Hinzufügen wird durch die Nachricht des Z-Wave-Controllers bestätigt.

Nutzung des Produktes

Sabotage (TMP) -Taste:

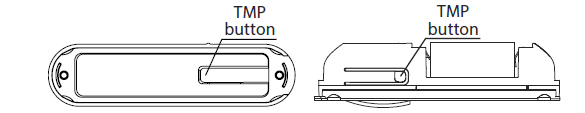

Der Tür- / Fenster-Sensor 2 ist mit einem Sabotageschalter mit zwei Tasten ausgestattet.
Der erste TMP-Knopf befindet sich im Gerät, wird durch die geschlossene Abdeckung gedrückt und wird aktiviert, wenn das Gehäuse geöffnet wird.
Die zweite TMP-Taste befindet sich am Boden des Gerätes, diese wird von der Oberfläche gedrückt gedrückt, auf der das Gerät montiert ist und wird aktiviert, wenn das Gerät  um das Lösen des Geräts zu erkennen.
Für den Sabotageschalter muss immer eine der Tasten gedrückt werden!
Wenn eine der Tasten losgelassen wird, wird der Sabotagealarm an den Controller und die zugehörigen Geräte gesendet.
Zusätzlich kann die manipulationstaste das Gerät direkt steuern.

Node Information Frame

Der Node Information Frame (NIF) ist die Visitenkarte eines Z-Wave Gerätes. Es ist ein spezielles Datenpaket, in dem der Gerätetyp sowie die Funktionen des Gerätes bekanntgemacht werden. Inklusion und Exklusion eines Gerätes wird von diesem mit einem Node Information Frame beantwortet. Zusätzlich kann der Node Information Frame für bestimmte Konfigurationsprozesse des Z-Wave Netzes - zum Beispiel das Setzen von Assoziationen - benötigt werden. Um einen NIF auszusenden, führen Sie diese Operation durch: Drücken Sie den Tamper

Kommunikation zu einem schlafenden Gerät (Wakeup)

Das Gerät ist batteriegespeist und damit in der Regel in einem Tiefschlafmodus um Strom zu sparen. Im Tiefschlafmodus kann das Gerät keine Funksignale empfangen. Daher wird ein (statischer) Controller benötigt, der netzgespeist und damit immer funkaktiv ist. Dieser Controller - zum Beispiel ein IP-Gateway - verwaltet eine Nachrichten-Mailbox für dieses batteriegespeiste Gerät, in dem Nachrichten an dieses Gerät zwischengespeichert werden. Ohne einen solchen statischen Controller wird die Nutzung dieses batteriebetriebenen Gerätes sehr schnell zur Entladung der Batterie führen oder die Nutzung ist komplett unmöglich.

Dieses Gerät weckt regelmäßig auf, meldet dies durch Aussenden einer sogenannten Wakeup-Notifikation und leert dann seine Mailbox im statischen Controller. Dafür muss bei der Inclusion die Node-ID des Controllers und ein Aufweckinterval definiert werden. Erfolgt die Inklusion durch einen statischen Controller wie zum Beispiel ein IP-Gateway, wird dieser Controller diese Konfiguration automatisch erledigen und in der Regel eine Nutzerschnittstelle anbieten, um das Aufweck-Interval den Nutzerbedürfnissen anzupassen. Das Aufweckinterval ist ein Kompromiss zwischen maximaler Batterielaufzeit und minimaler Reaktionszeit des batteriegespeisten Gerätes.

Um das Gerät manuell aufzuwecken, führen Sie die folgende Aktion durch: Drücken Sie eine der beiden TMP-Tasten

Einige Hinweise bei Problemen

Die folgenden kleinen Hinweise können bei Problemen im Z-Wave Netz helfen.

  1. Stellen Sie sicher, daß sich das neue Gerät im Auslieferungszustand befindet. Im Zweifel lieber noch mals eine Exclusion ausführen.
  2. Wenn ein Gerät keine Verbindung aufbaut, prüfen Sie , ob Controller und neues Gerät auf der gleichen Funkfrequenz (Länderkennung) arbeiten.
  3. Entfernen Sie nicht mehr vorhandene Geräte als allen Assoziationsgruppen. Ansonsten werden Sie erhebliche Verzögerungen bei der Kommandoausführung spüren.
  4. Nutzer Sie niemals schlafende Batteriegeräte ohne Zentralsteuerung.
  5. FLIRS-Geräte dürfen nicht gepollt werden.
  6. Stellen Sie sicher, daß Sie genügend netzbetriebene Geräte haben, um die Vorteile der Funkvermaschung zu nutzen.

Assoziation - Geräte steuern sich untereinander

Z-Wave Geräte können andere Geräte direkt steuern. Diese direkte Steuerung heißt in Z-Wave Assoziation. In den steuernden Geräten muss dazu die Geräte-ID des zu steuernden Gerätes hinterlegt werden. Dies erfolgt in sogenannten Assoziationsgruppen. Eine Assoziationsgruppe ist immer an ein Ereignis im steuernden Gerät gebunden (Tastendruck oder Auslösen eines Sensors). Bei Eintritt dieses Ereignisses wird an alle in einer Assoziationsgruppe hinterlegten Geräte ein Steuerkommando - meist ein BASIC SET - gesendet.

Assoziationsgruppen:

Gruppen-Nummer Max. Anzahl Geräte Beschreibung
1 1
Lifeline -  Meldet den Gerätestatus und erlaubt es, nur einzelnes Gerät zuzuweisen (Hauptregler standardmäßig).
2 5
Ein / Aus ist dem Gerätestatus zugeordnet - Magnet-Kontakt-Sensor (sendet Basic Set Befehlsrahmen).
3 5
Tamper ist dem TMP-Schalter zugeordnet (sendet Alarmbefehlsrahmen).

Configuration Parameters

Z-Wave Produkte können direkt nach der Inklusion im Netz verwendet werden. Durch Konfigurationseinstellungen kann das Verhalten des Gerätes jedoch noch besser an die Anforderungen der Anwendung angepasst und zusätzliche Funktionen aktiviert werden.

WICHTIG: Manche Steuerungen erlauben nur die Konfiguration von vorzeichenbehafteten Werten zwischen -128 und 127. Um erforderliche Werte zwischen 128 und 255 zu programmieren, muss der gewünschte Wert minus 256 eingegeben werden. Beispiel: um einen Parameter auf einen Wert von 200 zu setzen, müsste der Wert 200-256 = -56 eingegeben werden, wenn nur positive Werte bis 128 akzeptiert werden. Bei Werten von 2 Byte Länge wird die gleiche Logik angewandt: Werte über 32768 werden als negative Werte angegeben.

Parameter 1: Statusanzeige Tür/Fenster

Dieser Parameter legt fest, in welchem Zustand die Tür / das Fenster ist, wenn der Magnet sich in der Nähe des Sensors befindet.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Geschlossen
1 Offen

Parameter 2: Visuelle LED Anzeige

Dieser Parameter definiert die Ereignisse, die durch die visuelle LED-Anzeige angezeigt werden. Das Deaktivieren von Ereignissen kann die Akkulaufzeit verlängern.
Werte des Parameters 2 können kombiniert werden, z.B. 1 + 2 = 3 bedeutet, dass Hinweise zum Öffnen / Schließen und Aufwachen aktiviert sind.
Grösse: 1 Byte, Voreingestellt: 6

Wert Beschreibung
1 Anzeigen des Status Tür öffnen und schließen
2 Anzeigen des Wake Up (1 x Periodisch)
4 Anzeige einer Sabotage

Parameter 3: Assoziation im Sicherheitsmodus

Dieser Parameter legt fest, wie Befehle in bestimmten Zuordnungsgruppen gesendet werden: als sicher oder nicht sicher. Der Parameter ist nur im Z-Wave-Netzwerk-Sicherheitsmodus aktiv. Es gilt nicht für die 1. Gruppe Lifeline.
Grösse: 1 Byte, Voreingestellt: 3

Wert Beschreibung
0 Keine Gruppe wird im Sicherheitsmodus übertragen
1 2. Gruppe On/Off wird im Sicherheitsmodus übertragen
2 3. Gruppe Tamper wird im Sicherheitsmodus übertragen
3 2. und 3. Gruppe werden im Sicherheitsmodus übertragen.

Parameter 11: 2. Gruppe Auslöser

Dieser Parameter definiert Ereignisse, die zum Senden von Ein- / Aus-Befehlen zu Geräten führen, die in der 2. Assoziationsgruppe hinzugefügt wurden. Diese Befehle werden abwechselnd gesendet, um die Geräte ein- und auszuschalten.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Schalten nach öffen und schließen
1 Schaltet nach öffnen (Parameter 12)
2 Schalten nach dem schließen (Parameter 13)

Parameter 12: Assoziation für öffnen

Wert, der an die Geräte in der 2. Assoziationsgruppe gesendet wird, wenn das Öffnen erkannt wird. Bei der Zuordnung von Geräten, die eine reibungslose Steuerung ermöglichen, können die Werte 1-99 ein zugehöriges Gerät auf ein bestimmte Stufe eingestelt werden.
Grösse: 2 Byte, Voreingestellt: 255

Wert Beschreibung
0 Ausschalten
1 - 99 Wert
255 Einschalten

Parameter 13: Assoziation für schließen

Dieser Parameter definiert Ereignisse, die zum Senden von Ein- / Aus-Befehlen zu Geräten führen, die in der 2. Assoziationsgruppe hinzugefügt wurden. Diese Befehle werden abwechselnd gesendet, um die Geräte ein- und auszuschalten.,ParameterNumber
Grösse: 2 Byte, Voreingestellt: 0

Wert Beschreibung
0 Ausschalten
0 - 99 Wert
255 Einschalten

Parameter 14: Assoziation für öffnen - Zeitversatz

Zeit, die vom Öffnen vergehen muss, um den Befeh an Geräte in der 2. Assoziationsgruppe zu senden.
Grösse: 2 Byte, Voreingestellt: 0

Wert Beschreibung
0 - 32400 Zeit in Sekunden

Parameter 15: Assoziation für schließen - Zeitversatz

Zeit, die vom Öffnen vergehen muss, um den Befehlsrahmen an Geräte in der 2. Assoziationsgruppe zu senden.
Grösse: 2 Byte, Voreingestellt: 0

Wert Beschreibung
0 - 32400 Zeitraum, nach dem ein Manipulationsalarm aufgehoben wird.

Parameter 30: Sabotage - Rücksetzverzögerung

Zeitraum, nach dem einSabotagealarm aufgehoben wird.
Grösse: 2 Byte, Voreingestellt: 5

Wert Beschreibung
0 - 32400 Zeit in Sekunden

Parameter 31: Sabotagealarm zurücksetzen der Benachichtigung

Meldung über das Zurücksetzen des Sabotagealarms an den Controller und die Geräte in der Gruppe 3.
Grösse: 1 Byte, Voreingestellt: 1

Wert Beschreibung
0 Deaktiviert
1 Aktiviert

Parameter 50: Messintervall des Temperatursensors

Dieser Parameter legt fest, wie oft die Temperatur gemessen wird. Je kürzer die Zeit, desto häufiger wird die Temperatur gemessen, aber die Batterielebensdauer wird verkürzt.
Grösse: 2 Byte, Voreingestellt: 300

Wert Beschreibung
0 Deaktiviert
5 - 32400 Zeit in Sekunden

Parameter 51: Grenzwert für Temperaturbericht

Dieser Parameter definiert die Änderung der Temperatur im Vergleich zum zuletzt gemeldeten, was dazu führt, dass der Temperaturbericht an den Controller gesendet wird.
Grösse: 2 Byte, Voreingestellt: 10

Wert Beschreibung
0 Deaktiviert
1 - 300 Temperaturgrenzwert (0.1-30°C, 0.1°C schritte)

Parameter 52: Sendeintervall des temperaturberichtes

Dieser Parameter bestimmt, wie oft die Temperaturberichte an den controller gesendet werden (unabhängig von den Parametern 50 und 51).
Grösse: 2 Byte, Voreingestellt: 0

Wert Beschreibung
0 Deaktiviert
300 - 32400 Zeit in Sekunden

Parameter 53: Temperaturkompensation

Der Wert, der der tatsächlichen Temperatur hinzugefügt werden soll, gemessen am Sensor (Temperaturkompensation).
Grösse: 2 Byte, Voreingestellt: 0

Wert Beschreibung
-1000 - 1000 (-100°C - 100°C, 0.1°C schritte)

Parameter 54: Temperaturalarmbericht

Temperaturalarme, die dem Z-Wave-Controller gemeldet wurden. In den Parametern 55 und 56 werden die Schwellenwerte gesetzt.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Deaktiviert
1 Alarm bei zu hoher Temperatur
2 Alarm bei zu niedriger Temperatur
3 Aktiviert

Parameter 55: Grenzwert - Temperaturalarm für zu hohe Temperatur

Wenn die Temperatur höher als der eingestellte Wert ist, wird die Überhitzungsmitteilung gesendet und der Alarm wird ausgelöst (falls aktiviert).
Grösse: 2 Byte, Voreingestellt: 0

Wert Beschreibung
1 - 600 (0.1-60°C, 0.1°C schritte)

Parameter 56: Grenzwert - Temperaturalarm für zu niedrige Temperatur

Wenn die Temperatur niedriger als der eingestellte Wert ist, wird die Meldung für zu niedrige Temperatur gesendet und der Alarm wird ausgelöst (falls aktiviert).
Grösse: 2 Byte, Voreingestellt: 100

Wert Beschreibung
0 - 599 (0-59.9°C, 0.1°C schritte)

Technische Daten

Z-Wave Hardware Platform ZM5202
IP Klasse IP 20
Betriebsspannung 230 V
Batterien 1 * ER14250 1/2AA
Gerätetyp Door/Window Sensor
Netzwerkfunktion Reporting Sleeping Slave
Firmware Version 03.02
Z-Wave Version 04.26
Zertifizierungs-ID ZC10-17035459
Z-Wave Produkt Id 0x010f.0x0702.0x1000
Supported Notification Types Access ControlHeat AlarmHome SecurityPower Management
Firmware Updatable Updatable by Consumer by RF
Sensors Air Temperature
Frequenz Europe - 868,4 Mhz
Maximale Sendeleistung 5 mW

Unterstützte Kommandoklassen

  • Basic
  • Application Status
  • Sensor Multilevel
  • Crc 16 Encap
  • Association Grp Info
  • Device Reset Locally
  • Zwaveplus Info
  • Configuration
  • Alarm
  • Manufacturer Specific
  • Powerlevel
  • Firmware Update Md
  • Battery
  • Wake Up
  • Association
  • Version
  • Multi Channel Association
  • Security
    •

Gesteuerte Kommandoklassen

  • Basic
  • Notification V5
    •

Erklärung einiger Z-Wave-Begriffe

  • Controller... ist ein Z-Wave-Gerät mit erweiterten Fähigkeiten zur Verwaltung eines Netzes. Dies sind in der Regel Gateways oder Fernbedienungen. Batteriegespeiste Wandschalter können auch Controller sein.
  • Slave... ist ein Z-Wave-Gerät mit erweiterten Fähigkeiten zur Verwaltung eines Netzes. Es gibt Sensoren, Aktoren und auch Fernbedienungen als Slaves.
  • Primärcontroller (engl. Primary Controller)... ist der zentrale Netzverwalter des Z-Wave-Netzes.
  • Inklusion (eng. Inclusion)... ist der Prozess des Einbindens eines neuen Gerätes ins Z-Wave-Netz.
  • Exklusion (engl. Exclusion)... ist der Prozess des Entfernens eines Gerätes aus dem Z-Wave-Netz.
  • Assoziation (engl. Association)... ist eine Steuerbeziehung zwischen einem steuernden und einem gesteuerten Gerät. Die Information dazu wird im steuernden Gerät in einer Assoziationsgruppe hinterlegt.
  • Wakeup Notifikation (engl. Wakeup Notification) ... ist eine spezielle Funknachricht, mit der ein batteriegespeistes Gerät bekanntmacht, daß es im Aufwachstatus ist und Z-Wave-Nachrichten empfangen kann.
  • Node Information Frame... ist eine spezielle Funknachricht, mit der ein Z-Wave-Gerät seine Geräteeigenschaften bekanntgibt.
