Heiman

Gas Sensor für brennbare Gase

SKU: HEIEHS1CG

Schnellstart

Dies ist ein Z-Wave Gerät vom Typ Alarm Sensor für Anwendung in Europa. Das Gerät bitte mit dem Stromnetz verbinden, um es nutzen zu können. Um dieses Gerät zu einem Z-Wave Netz hinzuzufügen, führen Sie die folgende Aktion durch:

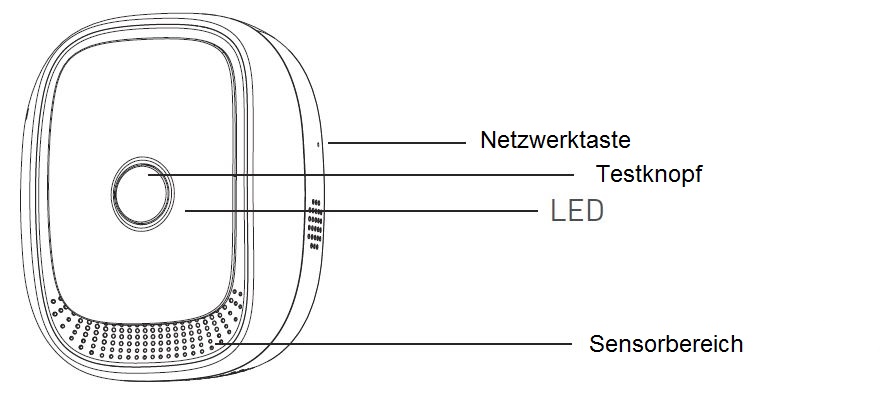

Drücken Sie die Netzwerktatse 3 mal innerhalb von 1,5s, die grüne LED blinkt 3 mal innerhalb von 1 Sekunde.

Wenn der Process erfolgreich ist, leuchtet die grüne LED.

Wichtige Sicherheitshinweise

Bitte lesen Sie diese Anleitung sorgfältig durch. Die in dieser Anleitung festgelegten Empfehlungen nicht zu befolgen, kann gefährlich sein oder gegen das Gesetz verstoßen. Der Hersteller, Importeur, Vertreiber und Verkäufer haftet für keinen Verlust oder Schaden, der durch die Nichtbeachtung der Vorschriften in dieser Anleitung oder anderen Materialien entsteht. Verwenden Sie dieses Gerät nur zu dem vorgesehenen Gebrauch. Beachten Sie die Entsorgungshinweise. Elektronische Geräte jeglicher Art und Batterien dürfen nicht ins Feuer geworfen oder in die Nähe von offenen Wärmequellen gebracht werden.

Was ist Z-Wave?

Z-Wave ist der internationale Funkstandard zur Kommunikation von Geräten im intelligenten Haus. Dies ist ein Z-Wave Gerät und nutzt die im Quickstart angegebene Funkfrequenz.

Z-Wave ermöglicht eine sichere und stabile Kommunikation indem jede Nachricht vom Empfänger rückbestätigt wird (Zweiwege-Kommunikation) und alle netzbetriebenen Geräte Nachrichten weiterleiten (Routing) können, wenn eine direkte Funkbeziehung zwischen Sender und Empfänger gestört ist.

Dank Z-Wave können Produkte unterschiedlicher Hersteller miteinander in einem Funknetz verwendet werden. Damit ist auch dieses Produkt mit beliebigen anderen Produkten anderer Hersteller in einem gemeinsamen Z-Wave Funknetz einsetzbar.

Wenn ein Gerät die spezielle sichere Kommunikation unterstützt dann wird es immer dann mit einem anderen Gerät sicher kommunizieren, wenn dieses Gerät auch eine sichere Kommunikation unterstützt. Ansonsten wird aus Kompatibilitätsgründen auf einen normalen Kommunikation umgeschaltet.

Weitere Informationen wie Produktneugkeiten, Tutorials, Supportforen etc. erhalten Sie auf www.zwave.de.

Produktbeschreibung

Dieser Smart Combustible Gas Sensor verwendet ein Z-Wave Wireless Modul mit sehr geringem Stromverbrauch. Zur Erkennung von Verbrennungsgasleckagen und zur Vermeidung von Gefahren durch Gasleckagen kann er auch als Z-Wave-Repeater zur Verlängerung der drahtlosen Übertragungsdistanz eingesetzt werden. Es verwendet einen hochstabilen Halbleiter-Gassensor. Sensor alarmiert, wenn die Gasdichte in der Luft den eingestellten Alarmwert überschreitet. Es ist für die Küche oder mögliche Gaslecks im Innenbereich geeignet.

Vorbereitung auf die Installation des Gerätes

Bitte lesen Sie die Benutzeranleitung bevor Sie das Gerät in Betrieb nehmen.

Damit ein Z-Wave zu einem neuen Netz hinzugefügt werden kann muss es sich im Auslieferungs- oder Reset-Zustand befinden. Im Zweifel ist es sinnvoll, eine Exklusion durchzuführen, um das Gerät ganz sicher in diesem Zustand zu bringen. Diese Exklusion kann von jedem beliebigen Z-Wave Controller durchgeführt werden.

Zurücksetzen in den Auslieferungszustand

Dieses Gerät kann auch ohne Hilfe eines Controller in den Reset-Zustand zurückgeführt werden. Dies sollte jedoch nur dann gemacht werden wenn der Primärcontroller des Z-Wave-Netzes nicht mehr verfügbar oder defekt ist.

Drücken Sie die Netzwerktaste mindestens 10 Sekunden lang am Gerät.

Sicherheitswarnung für netzbetriebene Geräte

Achtung: Je nach nationalen Sicherheitsnormen kann es nur autorisierten und/oder ausgebildeten Techniker erlaubt sein, elektrische Installationen am Spannungsnetz vorzunehmen. Bitte informieren Sie sich vor der Installation über die Rechtslage.

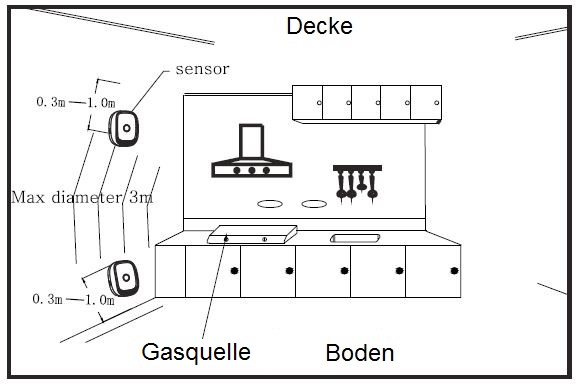

Installation

Flüssiggas:

Der Sensor sollte in einer Höhe von 0,3-1m vom Boden und mit einer entfernung von weniger als 1,5 m zur Gasquelle installiert werden.

Erdgas, Industriegas, Sumpfgas usw.:

Der Sensor sollten in einem Abstand von 0,3-1 m von der Decke, und mit einer Entfernung bis zur Gasquelle von weniger als 1,5 m installiert werden.

Hinzufügen/Entfernen des Gerätes (Inklusion/Exclusion)

Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit es mit anderen Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes Z-Wave Netz eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können Netzwerke auch wieder verlassen. Dieser Prozess heißt bei Z-Wave Exklusion. Beide Prozesse werden von einem Controller gestartet, der dazu in einen Inklusion- bzw. Exklusion-Modus geschaltet werden muss. Das Handbuch des Controllers enthält Informationen, wie er in diese Modi zu schalten ist. Erst wenn der Controller des Z-Wave Netzes im Inclusion-Modus ist, können Geräte hinzugefügt werden. Das Verlassen des Netzes durch Exklusion führt zum Rücksetzen dieses Gerätes in den Auslieferungszustand.

Inklusion

Drücken Sie die Netzwerktatse 3 mal innerhalb von 1,5s, die grüne LED blinkt 3 mal innerhalb von 1 Sekunde.

Wenn der Process erfolgreich ist, leuchtet die grüne LED.

Exklusion

Drücken Sie den Netzwerktaste 3 mal innerhalb von 1,5s.

Wenn der Vorgang erfolgreich war, blinkt die grüne LED 6 mal und schaltet sich dann ein.

Nutzung des Produktes

1. Die Schalenoberfläche wird während der Arbeit leicht heiß, was ein normales Phänomen ist.

2. Bitte demontieren Sie den Sensor beim Dekorieren des Hauses.

3. Sprühen von Aerosol um den Sensor vermeiden

4. Das Anhaften von Öl an Gaskonventionsbohrungen kann die Sensibilität des Gassensors nach längerer Zeit beeinträchtigen. Es wird empfohlen, alle 3 Monate (mit wenig Reinigungsmittel, aber mit Vorsicht, damit es nicht in den Körper des Sensors eindringt) Gaskonventionsöffnungen zu entfernen.

5. Der Halbleiter des Gassensors hat eine Lebensdauer von 5 Jahren.

6. Verwenden Sie kein Feuerzeug, um den Sensor direkt zu testen.

Inbetriebnahme

Die grüne LED leuchtet nach dem Einschalten des Sensors, wenn ein "Piepton" ertönt, geht der Sensor in den Aufwärmzustand über und die rote und gelbe LED blinken abwechselnd. Schließlich stoppt der Blitz 3 Minuten später, was anzeigt, dass der Sensor in den normalen Betriebszustand übergegangen ist. Testen Sie nicht den Sensor, wenn er sich im Aufwärmzustand befindet.

LIGHT STATE & PRODUCT TEST

Status	Farbe	LED	ALARM TON
Power	Grün	Leuchtend	Nein
Alarm	Rot	Blinken	Gasalarm
Störung	Gelb	Leuchtend	Dauerton

Die Testtaste dieses Sensors dient zum Testen der LED-Anzeige und des Summers kann einwandfrei funktionieren. Rote LED und gelbe LED blinken alternativ mit Summeralarm, wenn die Testtaste gedrückt wird.

Einige Hinweise bei Problemen

Die folgenden kleinen Hinweise können bei Problemen im Z-Wave Netz helfen.

Stellen Sie sicher, daß sich das neue Gerät im Auslieferungszustand befindet. Im Zweifel lieber noch mals eine Exclusion ausführen.
Wenn ein Gerät keine Verbindung aufbaut, prüfen Sie , ob Controller und neues Gerät auf der gleichen Funkfrequenz (Länderkennung) arbeiten.
Entfernen Sie nicht mehr vorhandene Geräte als allen Assoziationsgruppen. Ansonsten werden Sie erhebliche Verzögerungen bei der Kommandoausführung spüren.
Nutzer Sie niemals schlafende Batteriegeräte ohne Zentralsteuerung.
FLIRS-Geräte dürfen nicht gepollt werden.
Stellen Sie sicher, daß Sie genügend netzbetriebene Geräte haben, um die Vorteile der Funkvermaschung zu nutzen.

Assoziation - Geräte steuern sich untereinander

Z-Wave Geräte können andere Geräte direkt steuern. Diese direkte Steuerung heißt in Z-Wave Assoziation. In den steuernden Geräten muss dazu die Geräte-ID des zu steuernden Gerätes hinterlegt werden. Dies erfolgt in sogenannten Assoziationsgruppen. Eine Assoziationsgruppe ist immer an ein Ereignis im steuernden Gerät gebunden (Tastendruck oder Auslösen eines Sensors). Bei Eintritt dieses Ereignisses wird an alle in einer Assoziationsgruppe hinterlegten Geräte ein Steuerkommando - meist ein BASIC SET - gesendet.

Assoziationsgruppen:

Gruppen-Nummer	Max. Anzahl Geräte	Beschreibung
1	1	Lifeline
2	5	Gas Alarm (Notification Typ Gas Alarm (0x12))

Technische Daten

Abmessung	78 x 78 x 67 mm mm
Gewicht	91 gr
Z-Wave Hardware Platform	ZM5202
EAN	6971348970062
IP Klasse	IP 20
Betriebsspannung	230 V
Gerätetyp	Notification Sensor
Netzwerkfunktion	Always On Slave
Z-Wave Version	6.51.09
Zertifizierungs-ID	ZC10-16125343
Z-Wave Produkt Id	0x0260.0x8003.0x1000
Communications Protocol	Z-Wave Serial API
Electric Load Type
IP (Ingress Protection) Rated	ok
Color	White
Sensors
Communications Connections	Ethernet (Wireless/WiFi)
Frequenz	Europe - 868,4 Mhz
Maximale Sendeleistung	5 mW

Unterstützte Kommandoklassen

Association Grp Info

Association V2

Device Reset Locally

Manufacturer Specific V2

Notification V7

Powerlevel

Version V2

Zwaveplus Info V2

Erklärung einiger Z-Wave-Begriffe

Controller... ist ein Z-Wave-Gerät mit erweiterten Fähigkeiten zur Verwaltung eines Netzes. Dies sind in der Regel Gateways oder Fernbedienungen. Batteriegespeiste Wandschalter können auch Controller sein.
Slave... ist ein Z-Wave-Gerät mit erweiterten Fähigkeiten zur Verwaltung eines Netzes. Es gibt Sensoren, Aktoren und auch Fernbedienungen als Slaves.
Primärcontroller (engl. Primary Controller)... ist der zentrale Netzverwalter des Z-Wave-Netzes.
Inklusion (eng. Inclusion)... ist der Prozess des Einbindens eines neuen Gerätes ins Z-Wave-Netz.
Exklusion (engl. Exclusion)... ist der Prozess des Entfernens eines Gerätes aus dem Z-Wave-Netz.
Assoziation (engl. Association)... ist eine Steuerbeziehung zwischen einem steuernden und einem gesteuerten Gerät. Die Information dazu wird im steuernden Gerät in einer Assoziationsgruppe hinterlegt.
Wakeup Notifikation (engl. Wakeup Notification) ... ist eine spezielle Funknachricht, mit der ein batteriegespeistes Gerät bekanntmacht, daß es im Aufwachstatus ist und Z-Wave-Nachrichten empfangen kann.
Node Information Frame... ist eine spezielle Funknachricht, mit der ein Z-Wave-Gerät seine Geräteeigenschaften bekanntgibt.
