Aeotec

Smart Switch 6

SKU: AEOEZW096-EU

ZWave+ Security

Schnellstart

Dies ist ein sicheres Z-Wave Gerät vom Typ Schalter (Ein/Aus) für Anwendung in Europa. Das Gerät bitte mit dem Stromnetz verbinden, um es nutzen zu können. Versetzten Sie Ihren Controller in den Inklusionsmodus und drücken Sie kurz die Taste des Produkts, welchen Sie auf dem Gehäuse des Produkts finden.



Wichtige Sicherheitshinweise

Bitte lesen Sie diese Anleitung sorgfältig durch. Die in dieser Anleitung festgelegten Empfehlungen nicht zu befolgen, kann gefährlich sein oder gegen das Gesetz verstoßen. Der Hersteller, Importeur, Vertreiber und Verkäufer haftet für keinen Verlust oder Schaden, der durch die Nichtbeachtung der Vorschriften in dieser Anleitung oder anderen Materialien entsteht. Verwenden Sie dieses Gerät nur zu dem vorgesehenen Gebrauch. Beachten Sie die Entsorgungshinweise. Elektronische Geräte jeglicher Art und Batterien dürfen nicht ins Feuer geworfen oder in die Nähe von offenen Wärmequellen gebracht werden.

Was ist Z-Wave?

Z-Wave ist der internationale Funkstandard zur Kommunikation von Geräten im intelligenten Haus. Dies ist ein Z-Wave Gerät und nutzt die im Quickstart angegebene Funkfrequenz.

Z-Wave ermöglicht eine sichere und stabile Kommunikation indem jede Nachricht vom Empfänger rückbestätigt wird (Zweiwege-Kommunikation) und alle netzbetriebenen Geräte Nachrichten weiterleiten (Routing) können, wenn eine direkte Funkbeziehung zwischen Sender und Empfänger gestört ist.

Dank Z-Wave können Produkte unterschiedlicher Hersteller miteinander in einem Funknetz verwendet werden. Damit ist auch dieses Produkt mit beliebigen anderen Produkten anderer Hersteller in einem gemeinsamen Z-Wave Funknetz einsetzbar.

Wenn ein Gerät die spezielle sichere Kommunikation unterstützt dann wird es immer dann mit einem anderen Gerät sicher kommunizieren, wenn dieses Gerät auch eine sichere Kommunikation unterstützt. Ansonsten wird aus Kompatibilitätsgründen auf einen normalen Kommunikation umgeschaltet.

Weitere Informationen wie Produktneugkeiten, Tutorials, Supportforen etc. erhalten Sie auf www.zwave.de.

Produktbeschreibung

Aeotec Smart Switch 6 ist ein kostengünstiges Z-Wave-Switch-Modul, das speziell für die Z-Wave-Steuerung und Steuerung (an / aus) eines beliebigen Stecker betriebenes Gerät verwendet wird. Er kann über einen gewissen Zeitraum einen sofortigen Wattverbrauch oder kWh Energieverbrauch melden. Im Falle eines Stromausfalls behält der Speicher alle programmierten Informationen über den Betriebszustand des Gerätes bei. Seine Oberfläche verfügt über eine Smart RGB-LED, die zur Anzeige des Ausgangslaststatus oder der Stärke des Funksignals verwendet werden kann. Sie können die Anzeigefarbe nach Ihren Wünschen konfigurieren. Der Smart Switch 6 ist auch ein Sicherheits-Z-Wave-Gerät und unterstützt Over The Air (OTA) -Funktion für die Produkte Firmware-Upgrade.

Vorbereitung auf die Installation des Gerätes

Bitte lesen Sie die Benutzeranleitung bevor Sie das Gerät in Betrieb nehmen.

Damit ein Z-Wave zu einem neuen Netz hinzugefügt werden kann muss es sich im Auslieferungs- oder Reset-Zustand befinden. Im Zweifel ist es sinnvoll, eine Exklusion durchzuführen, um das Gerät ganz sicher in diesem Zustand zu bringen. Diese Exklusion kann von jedem beliebigen Z-Wave Controller durchgeführt werden.

Zurücksetzen in den Auslieferungszustand

Dieses Gerät kann auch ohne Hilfe eines Controller in den Reset-Zustand zurückgeführt werden. Dies sollte jedoch nur dann gemacht werden wenn der Primärcontroller des Z-Wave-Netzes nicht mehr verfügbar oder defekt ist.

Drücken und halten Sie die Taste auf dem Gehäuse für 20 Sekunden und lassen Sie diese danach los.

Sicherheitswarnung für netzbetriebene Geräte

Achtung: Je nach nationalen Sicherheitsnormen kann es nur autorisierten und/oder ausgebildeten Techniker erlaubt sein, elektrische Installationen am Spannungsnetz vorzunehmen. Bitte informieren Sie sich vor der Installation über die Rechtslage.

Hinzufügen/Entfernen des Gerätes (Inklusion/Exclusion)

Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit es mit anderen Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes Z-Wave Netz eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können Netzwerke auch wieder verlassen. Dieser Prozess heißt bei Z-Wave Exklusion. Beide Prozesse werden von einem Controller gestartet, der dazu in einen Inklusion- bzw. Exklusion-Modus geschaltet werden muss. Das Handbuch des Controllers enthält Informationen, wie er in diese Modi zu schalten ist. Erst wenn der Controller des Z-Wave Netzes im Inclusion-Modus ist, können Geräte hinzugefügt werden. Das Verlassen des Netzes durch Exklusion führt zum Rücksetzen dieses Gerätes in den Auslieferungszustand.

Inklusion

1. Schließen Sie das Gerät an eine Steckdose an.
2. Drücken Sie  die Taste auf dem Gerät.

Exklusion

1. Schließen Sie das Gerät an eine Steckdose an.
2. Drücken Sie die Taste auf dem Gerät.

Nutzung des Produktes

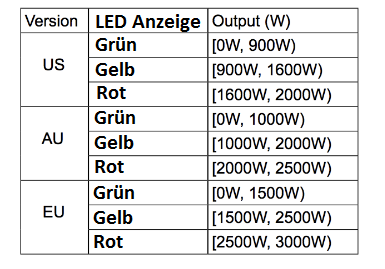

Ändern des LED-Modus.

Sie können die Funktionsweise der LED ändern, indem Sie Smart Switch konfigurieren. Es gibt 3 verschiedene Modi: Energiesparmodus, Momentananzeigemodus und Nachtlichtmodus.

Der Energiesparmodus ermöglicht es der LED, dem Zustand des Smart Switch zu folgen, wenn der Schalter eingeschaltet ist, die LED leuchtet, während der Schalter ausgeschaltet ist, die LED für die aktuelle LED aus und bleibt dann die violette Farbe mit 10% Helligkeit . Der momentane Anzeigemodus schaltet die LED vorübergehend für 5 Sekunden ein und schaltet dann nach jedem Zustandswechsel des Schalters aus. Der Nachtlichtmodus ermöglicht es, dass die LED während der von Ihnen konfigurierten Uhrzeit ein- und ausgeschaltet wird.

Einige Hinweise bei Problemen

Die folgenden kleinen Hinweise können bei Problemen im Z-Wave Netz helfen.

  1. Stellen Sie sicher, daß sich das neue Gerät im Auslieferungszustand befindet. Im Zweifel lieber noch mals eine Exclusion ausführen.
  2. Wenn ein Gerät keine Verbindung aufbaut, prüfen Sie , ob Controller und neues Gerät auf der gleichen Funkfrequenz (Länderkennung) arbeiten.
  3. Entfernen Sie nicht mehr vorhandene Geräte als allen Assoziationsgruppen. Ansonsten werden Sie erhebliche Verzögerungen bei der Kommandoausführung spüren.
  4. Nutzer Sie niemals schlafende Batteriegeräte ohne Zentralsteuerung.
  5. FLIRS-Geräte dürfen nicht gepollt werden.
  6. Stellen Sie sicher, daß Sie genügend netzbetriebene Geräte haben, um die Vorteile der Funkvermaschung zu nutzen.

Firmware-Update über Funk

Bei diesem Gerät kann die Firmware über Z_Wave Funkkommandos aktualisiert werden. Dazu wird ein Zentralcontroller benötigt, der diese Funktion unterstützt (zum Beispiel Z-Way). Nachdem die Update-Funktion auf dem Zentralcontroller angestossen wurde, muss diese direkt am Gerät aus Sicherheitsgründen mit der folgenden Aktion bestätigt werden: Wird ein Firmewareupdate benötigt schauen Sie bitte unter folgender Seite: https://aeotec.freshdesk.com/solution/articles/6000134294-smart-switch-6-firmware-v1-03-update

Assoziation - Geräte steuern sich untereinander

Z-Wave Geräte können andere Geräte direkt steuern. Diese direkte Steuerung heißt in Z-Wave Assoziation. In den steuernden Geräten muss dazu die Geräte-ID des zu steuernden Gerätes hinterlegt werden. Dies erfolgt in sogenannten Assoziationsgruppen. Eine Assoziationsgruppe ist immer an ein Ereignis im steuernden Gerät gebunden (Tastendruck oder Auslösen eines Sensors). Bei Eintritt dieses Ereignisses wird an alle in einer Assoziationsgruppe hinterlegten Geräte ein Steuerkommando - meist ein BASIC SET - gesendet.

Assoziationsgruppen:

Gruppen-Nummer Max. Anzahl Geräte Beschreibung
1 5 Lifeline -  Wenn der Schalter über die Aktionstaste ein- oder ausgeschaltet wird, sendet der Switch einen Grundbericht über seinen geänderten Status an die Geräte in Assoziationsgruppe 1, welche Art von Signal an die Knoten in Gruppe 1 gesendet wird, finden Sie in der ausführlichen Beschreibung des Konfigurationsparameters 80.
2 5 Wenn das Produkt ein steuerndes Basis-Set CC / Switch Binary Set CC empfängt, führt das dazu , dass der Lastzustand des Produkts geändert wird, dadurch wird der Basic Set CC / Switch Binary Set CC an die Geräte in Gruppe 2 gesendet.

Configuration Parameters

Z-Wave Produkte können direkt nach der Inklusion im Netz verwendet werden. Durch Konfigurationseinstellungen kann das Verhalten des Gerätes jedoch noch besser an die Anforderungen der Anwendung angepasst und zusätzliche Funktionen aktiviert werden.

WICHTIG: Manche Steuerungen erlauben nur die Konfiguration von vorzeichenbehafteten Werten zwischen -128 und 127. Um erforderliche Werte zwischen 128 und 255 zu programmieren, muss der gewünschte Wert minus 256 eingegeben werden. Beispiel: um einen Parameter auf einen Wert von 200 zu setzen, müsste der Wert 200-256 = -56 eingegeben werden, wenn nur positive Werte bis 128 akzeptiert werden. Bei Werten von 2 Byte Länge wird die gleiche Logik angewandt: Werte über 32768 werden als negative Werte angegeben.

Parameter 3: Überlastschutz

Dieser Parameter wird für den Überlastschutz verwendet, das bedeutet die Last wird nach 2 Minuten abgeschaltet, wenn der Strom mehr als 14A beträgt.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Deaktiviert
1 Aktiviert

Parameter 20: Configure the output load status after re-power on

Konfigurieren Sie den Schaltstatus nach dem wieder einstecken des Smart Switch.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Der Schaltstatus ist derselbe wie der vorherige Zustand vor einem Stromausfall.
1 Der Smart Switch wird nach dem Einstecken immer eingeschaltet.
2 Der Smart Switch wird nach dem Einstecken immer ausgeschaltet

Parameter 33: RGB LED

Dieser Parameter wird nur verwendet, um die RGB-Farbe des Produkts zu überprüfen / zu testen, indem die RGB-Werte geändert werden.
Grösse: 4 Byte, Voreingestellt: 0

Wert Beschreibung
0 - 255 Reserve
255 - 65535 Bereich des roten Farbwertes.
65536 - 16777215 Bereich des grünen Farbwertes.
16777215 - 2147483647 Bereich des blauen Farbwertes.

Parameter 80: Aktivieren / Deaktivieren, um Benachrichtigungen an zugeordnete Geräte zu senden.

Dieser Parameter wird zum Aktivieren / Deaktivieren verwendet, um Benachrichtigungen an verbundene Geräte zu senden (in Gruppe 1), wenn der Zustand der Smart Switch Gen5-Last sich ändert.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Deaktiviert
1 Sendet HAIL Command
2 Sendet BASIC Report Command

Parameter 81: Konfigurieren Sie den Zustand der LED

Dieser Parameter wird verwendet, um den LED-Zustand zu konfigurieren, wenn sich der Smart Switch im Energiesparmodus befindet.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Der Zustand der LED folgt mit dem Schaltzustand (Energiesparmodus)
1 Der Zustand der LED folgt mit dem Schaltzustand, schaltet sich aber nach 5 Sekunden ab, wenn keine Schaltaktion vorliegt (Momentanmeldung)
2 Der Zustand der LED wird derselbe wie der Nachtlichtmodus sein, der durch den Parameter 83 konfiguriert ist.

Parameter 83: Konfigurieren Sie den Status der LED-Anzeige im Nachtlichtmodus

iMit diesem Parameter wird der Status der LED-Anzeige konfiguriert, wenn der aktuelle Modus Nachtlichtmodus ist
Grösse: 4 Byte, Voreingestellt: 14524637

Wert Beschreibung
0 - 255 Stellen Sie den Anzeigewert der roten LED ein.
256 - 65535 Stellen Sie den Anzeigewert der grünen LED ein.
65536 - 16777215 Stellen Sie den Anzeigewert der blauen LED ein.

Parameter 84: Konfigurieren Sie den Helligkeitspegel für die LED-Anzeige

Mit diesem Parameter wird der Helligkeitspegel für die LED-Anzeige eingestellt. Der Helligkeitsstufenbereich ist 0 bis 100%.
Grösse: 1 Byte, Voreingestellt: 50

Wert Beschreibung
0 - 100 Helligkeit von 0 bis 100%.

Parameter 90: Aktivieren / Deaktivieren der Funktion von Parameter 91 und 92.

Mit diesem Parameter wird die Funktion der Parameter 91 und 92 aktiviert / deaktiviert.
Grösse: 1 Byte, Voreingestellt: 1

Wert Beschreibung
0 Deaktiviert
1 Aktiviert

Parameter 91: Automatischen Bericht

Dieser Parameter wird verwendet, um einen automatischen Bericht zu erzeugen, wenn die Änderung der aktuellen Leistung mehr / weniger als der Schwellenwert in Watt ist.
Grösse: 2 Byte, Voreingestellt: 25

Wert Beschreibung
0 - 32767 Der Grenzwert kann von 0 bis 32767 Watt eingestellt werden.

Parameter 92: Automatischen Bericht

Dieser Parameter wird verwendet, um einen automatischen Bericht zu erzeugen, wenn die Änderung der aktuellen Leistung mehr / weniger als der Schwellenwert in Prozent ist.
Grösse: 1 Byte, Voreingestellt: 5

Wert Beschreibung
0 - 100 Die Schwelle kann von 0 bis 100 Prozent eingestellt werden.

Parameter 100: Werkseinstellung von Parameter 101 - 103


Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
1 Setzt Parameter 101-103 auf Werkseinstellung

Parameter 101: Berichte Gruppe 1

Mit diesem Parameter können Sie festlegen, welche Berichte in der Reportgruppe 1 gesendet werden sollen. Die Werte, die den ersten vier Bits des Parameterwerts entsprechen, können kombiniert werden, um unterschiedliche Kombinationen von Berichten zu erstellen, die Sie gesendet haben möchten. Beispielsweise ist der momentane Strom der Wert 2 und der momentane Wattswert der Wert 4, so daß der Einstellparameter 101 auf einen Wert von 6 sowohl augenblicklichen als auch momentane Wert n Watt melden wird.
Grösse: 4 Byte, Voreingestellt: 4

Wert Beschreibung
1 Aktellen Spannungswert (V) melden
2 Aktuellen Stromverbrauch (A) melden
4 Aktuelle Leistung (W) melden
8 Report Accumulated kWh

Parameter 102: Berichte an Gruppe 2

Mit diesem Parameter können Sie festlegen, welche Berichte in der Reportgruppe 2 gesendet werden sollen. Die Werte, die den ersten vier Bits des Parameterwerts entsprechen, können kombiniert werden, um unterschiedliche Kombinationen von Berichten zu erstellen, die Sie gesendet haben möchten. Beispielsweise ist der momentane Strom der Wert 2 und der momentane Wattswert der Wert 4, so daß der Einstellparameter 101 auf einen Wert von 6 sowohl augenblicklichen als auch momentane Wert n Watt melden wird.
Grösse: 4 Byte, Voreingestellt: 4

Wert Beschreibung
1 Aktellen Spannungswert (V) melden
2 Aktuellen Stromverbrauch (A) melden
4 Aktuelle Leistung (W) melden
8 Report Accumulated kWh

Parameter 103: Berichte an Gruppe 3

Mit diesem Parameter können Sie festlegen, welche Berichte in der Reportgruppe 3 gesendet werden sollen. Die Werte, die den ersten vier Bits des Parameterwerts entsprechen, können kombiniert werden, um unterschiedliche Kombinationen von Berichten zu erstellen, die Sie gesendet haben möchten. Beispielsweise ist der momentane Strom der Wert 2 und der momentane Wattswert der Wert 4, so daß der Einstellparameter 101 auf einen Wert von 6 sowohl augenblicklichen als auch momentane Wert n Watt melden wird.
Grösse: 4 Byte, Voreingestellt: 4

Wert Beschreibung
1 Aktellen Spannungswert (V) melden
2 Aktuellen Stromverbrauch (A) melden
4 Aktuelle Leistung (W) melden
8 Report Accumulated kWh

Parameter 110: werkseinstellung von Parameter 111-113


Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
1 Setzt Parameter 111-113 auf Werkseinstellung

Parameter 111: Sendeintervall an Gruppe 1

Mit diesem Parameter legen Sie die Intervallzeit des zu sendenden Berichts in der Reportgruppe 1 fest.
Grösse: 4 Byte, Voreingestellt: 600

Wert Beschreibung
0 - 268435456 Sekunden

Parameter 112: Sendeintervall an Gruppe 2

Mit diesem Parameter legen Sie die Intervallzeit des zu sendenden Berichts in der Reportgruppe 2 fest.
Grösse: 4 Byte, Voreingestellt: 600

Wert Beschreibung
0 - 268435456 Sekunden

Parameter 113: Sendeintervall an Gruppe 3

Mit diesem Parameter legen Sie die Intervallzeit des zu sendenden Berichts in der Reportgruppe 3 fest.
Grösse: 4 Byte, Voreingestellt: 600

Wert Beschreibung
0 - 268435456 Sekunden

Parameter 200: Partner ID

Mit diesem Parameter wird die Partner-ID konfiguriert.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Aeon Labs Standardausführung
1 - 255 Partner ID von Partner Produkten

Parameter 252: Konfigurationssperre

Mit diesem Parameter werden alle Konfigurationsparameter gesperrt.
Grösse: 1 Byte, Voreingestellt: 0

Wert Beschreibung
0 Deaktiviert
1 Aktiviert

Parameter 254: Gerätekennung

Dieser Parameter wird verwendet, um die Gerätekennung zu speichern, die in Fabrik / Hersteller geschrieben / zugeordnet wird.
Grösse: 2 Byte, Voreingestellt: 0

Wert Beschreibung
0 - 32767 Gerätekennung

Parameter 255: Werkseinstellung

Dieser Parameter wird verwendet, um das Produkt auf die Werkseinstellung zurückzusetzen. (Es können nur 2 Werte verwendet werden).
Grösse: 4 Byte, Voreingestellt: 0

Wert Beschreibung
1 Setzt alle Parameter auf Werkseinstellung
1431655765 Setzt das Gerät auf Werkseinstellung und entfernt es aus den Netzwerk

Technische Daten

Abmessung 58x58x70 mm
Gewicht 121 gr
Z-Wave Hardware Platform ZM5101
EAN 1220000013049
IP Klasse IP 20
Betriebsspannung 230 V
Schaltbare Last 3000 W
Gerätetyp On/Off Power Switch
Netzwerkfunktion Always On Slave
Z-Wave Version 6.51.06
Zertifizierungs-ID ZC10-15080004
Z-Wave Produkt Id 0x0086.0x0003.0x0060
Frequenz Europe - 868,4 Mhz
Maximale Sendeleistung 5 mW

Unterstützte Kommandoklassen

  • Switch All
  • Association
  • Association Group Information
  • Basic
  • Clock
  • Configuration
  • Device Reset Locally
  • Firmware Update Md
  • Manufacturer Specific
  • Meter
  • Powerlevel
  • Security
  • Switch Binary
  • Version
  • Zwaveplus Info
    •

Gesteuerte Kommandoklassen

  • Basic
  • Hail
  • Switch Binary
    •

Erklärung einiger Z-Wave-Begriffe

  • Controller... ist ein Z-Wave-Gerät mit erweiterten Fähigkeiten zur Verwaltung eines Netzes. Dies sind in der Regel Gateways oder Fernbedienungen. Batteriegespeiste Wandschalter können auch Controller sein.
  • Slave... ist ein Z-Wave-Gerät mit erweiterten Fähigkeiten zur Verwaltung eines Netzes. Es gibt Sensoren, Aktoren und auch Fernbedienungen als Slaves.
  • Primärcontroller (engl. Primary Controller)... ist der zentrale Netzverwalter des Z-Wave-Netzes.
  • Inklusion (eng. Inclusion)... ist der Prozess des Einbindens eines neuen Gerätes ins Z-Wave-Netz.
  • Exklusion (engl. Exclusion)... ist der Prozess des Entfernens eines Gerätes aus dem Z-Wave-Netz.
  • Assoziation (engl. Association)... ist eine Steuerbeziehung zwischen einem steuernden und einem gesteuerten Gerät. Die Information dazu wird im steuernden Gerät in einer Assoziationsgruppe hinterlegt.
  • Wakeup Notifikation (engl. Wakeup Notification) ... ist eine spezielle Funknachricht, mit der ein batteriegespeistes Gerät bekanntmacht, daß es im Aufwachstatus ist und Z-Wave-Nachrichten empfangen kann.
  • Node Information Frame... ist eine spezielle Funknachricht, mit der ein Z-Wave-Gerät seine Geräteeigenschaften bekanntgibt.
