Fibaro Group

Tür- und Fenstersensor mit Temperatursensoroption

SKU: FIB_FGK-104


Schnellstart

Dies ist ein Z-Wave Gerät vom Typ Binär-Sensor für Anwendung in Europa. Zum Betrieb dieses Gerätes müssen 1 * CR2 Batterien eingelegt werden. Zum Betrieb des Gerätes sollte die Batterie voll geladen sein.

Zur Bestätigung von Inklusion oder Exklusion muss der Manipulationsschutzschalter TMP am Gehäuse gedrückt sein (zum Beispiel, indem das Gerät auf den Tisch gedrückt wird oder bereits fest an der Wand montiert wurde), und anschließend der Taster im Gehäuse (B) neben der Batterie einmal gedrückt werden. Der gleiche Prozess wird zum Aufwecken des Gerätes und zum Aussenden des Node Information Frames genutzt.



Wichtige Sicherheitshinweise

Bitte lesen Sie diese Anleitung sorgfältig durch. Die in dieser Anleitung festgelegten Empfehlungen nicht zu befolgen, kann gefährlich sein oder gegen das Gesetz verstoßen. Der Hersteller, Importeur, Vertreiber und Verkäufer haftet für keinen Verlust oder Schaden, der durch die Nichtbeachtung der Vorschriften in dieser Anleitung oder anderen Materialien entsteht. Verwenden Sie dieses Gerät nur zu dem vorgesehenen Gebrauch. Beachten Sie die Entsorgungshinweise. Elektronische Geräte jeglicher Art und Batterien dürfen nicht ins Feuer geworfen oder in die Nähe von offenen Wärmequellen gebracht werden.

Was ist Z-Wave?

Z-Wave ist der internationale Funkstandard zur Kommunikation von Geräten im intelligenten Haus. Dies ist ein Z-Wave Gerät und nutzt die im Quickstart angegebene Funkfrequenz.

Z-Wave ermöglicht eine sichere und stabile Kommunikation indem jede Nachricht vom Empfänger rückbestätigt wird (Zweiwege-Kommunikation) und alle netzbetriebenen Geräte Nachrichten weiterleiten (Routing) können, wenn eine direkte Funkbeziehung zwischen Sender und Empfänger gestört ist.

Dank Z-Wave können Produkte unterschiedlicher Hersteller miteinander in einem Funknetz verwendet werden. Damit ist auch dieses Produkt mit beliebigen anderen Produkten anderer Hersteller in einem gemeinsamen Z-Wave Funknetz einsetzbar.

Wenn ein Gerät die spezielle sichere Kommunikation unterstützt dann wird es immer dann mit einem anderen Gerät sicher kommunizieren, wenn dieses Gerät auch eine sichere Kommunikation unterstützt. Ansonsten wird aus Kompatibilitätsgründen auf einen normalen Kommunikation umgeschaltet.

Weitere Informationen wie Produktneugkeiten, Tutorials, Supportforen etc. erhalten Sie auf www.zwave.de.

Produktbeschreibung

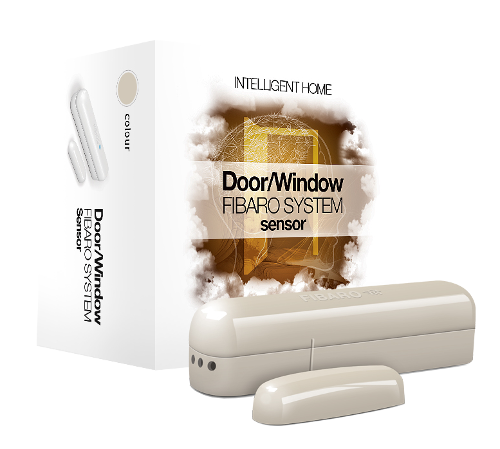

Der Fibaro Tür- und Fenstersensor ist ein batteriebetriebener, Z-Wave kompatibler Sensor. Er kombiniert drei Geräte in einem einfach zu handhabenden Produkt:

Das Produkt besteht aus zwei Elementen, von welchen ein Teil auf dem beweglichen Teil des Fensters oder der Tür angebracht wird. Der andere Teil wird auf dem fixierten Rahmen angebracht. Soll nur die Temperatur- oder Binärsensorfunktion genutzt werden, genügt es, nur den Elektronikteil des Sensors zu installieren.

Vorbereitung auf die Installation des Gerätes

Bitte lesen Sie die Benutzeranleitung bevor Sie das Gerät in Betrieb nehmen.

Damit ein Z-Wave zu einem neuen Netz hinzugefügt werden kann muss es sich im Auslieferungs- oder Reset-Zustand befinden. Im Zweifel ist es sinnvoll, eine Exklusion durchzuführen, um das Gerät ganz sicher in diesem Zustand zu bringen. Diese Exklusion kann von jedem beliebigen Z-Wave Controller durchgeführt werden.

Umgang mit Batterien

Dieses Produkt enthält Batterien. Bitte entfernen Sie nicht genutzte Batterien. Bitte mixen Sie nicht Batterien unterschiedlichen Ladezustandes oder Batterien unterschiedlicher Hersteller.

Installation

Der Sensor besteht aus zwei Teilen: Dem Sensor selbst und einem Magnet, der einen Sensorimpuls auslöst. Ein Teil des Sensorpaares wird an den fixen Teil des Fensters oder der Tür montiert, der andere Teil auf den beweglichen Teil und zwar so, dass im geschlossenen Zustand die beiden Sensorteile direkt nebeneinander liegen. Der Abstand zwischen den Sensorteilen im geschlossenen Zustand sollte maximal 5 mm betragen. Das Hauptgerät kann mit doppelseitigem Klebeband fixiert werden. Für Sicherheitsanwendungen sollte das Gerät jedoch verschraubt werden. Die dafür notwendigen Befestigungslöcher befinden sich unter der bereits eingebauten Batterie. Diese ist für die Montage zu entfernen. Die Abbildung oben zeigt die Lage der Taster "TMP" und "B", des Reed-Kontaktes für die Magnetsteuerung sowie die Anschlussbelegung für die vier Klemmen am Gerät.

Diese Abbildung zeigt den Anschluss des Temperatursensors DS18B20 an den Türkontaktsensor. Wird der Sensor nur als Temperaturfühler genutzt, muss der Magnet nicht mit installiert werden. Neben der Funktion als Temperatursensor kann das Gerät auch als normaler Digitalsensor benutzt werden. Ein externer Schalter wird dazu mit den Kontakten IN und GND, wie in der folgenden Abbildung dargestellt, verbunden.

Hinzufügen/Entfernen des Gerätes (Inklusion/Exclusion)

Im Auslieferungszustand ist das Gerät mit keinem Z-Wave-Netz verbunden. Damit es mit anderen Z-Wave Geräten kommunizieren kann, muss es in ein bestehendes Z-Wave Netz eingebunden werden. Dieser Prozess wird bei Z-Wave Inklusion genannt. Geräte können Netzwerke auch wieder verlassen. Dieser Prozess heißt bei Z-Wave Exklusion. Beide Prozesse werden von einem Controller gestartet, der dazu in einen Inklusion- bzw. Exklusion-Modus geschaltet werden muss. Das Handbuch des Controllers enthält Informationen, wie er in diese Modi zu schalten ist. Erst wenn der Controller des Z-Wave Netzes im Inclusion-Modus ist, können Geräte hinzugefügt werden. Das Verlassen des Netzes durch Exklusion führt zum Rücksetzen dieses Gerätes in den Auslieferungszustand.

Inklusion

Zur Bestätigung von Inklusion oder Exklusion muss der Manipulationsschutzschalter (TMP) am Gehäuse gedrückt sein (zum Beispiel, indem das Gerät auf den Tisch gedrückt wird oder bereits fest an der Wand montiert wurde) und anschließend der Taster im Gehäuse (B) neben der Batterie einmal gedrückt werden.

Exklusion

Zur Bestätigung von Inklusion oder Exklusion muss der Manipulationsschutzschalter (TMP) am Gehäuse gedrückt sein (zum Beispiel, indem das Gerät auf den Tisch gedrückt wird oder bereits fest an der Wand montiert wurde) und anschließend der Taster im Gehäuse (B) neben der Batterie einmal gedrückt werden.

Nutzung des Produktes

Das Gerät meldet alle Statusänderungen und - wenn ein externer Temperatursensor angeschlossen ist - auf Abfrage einen Temperaturwert an Geräte, die in den entsprechenden Assoziationsklassen eingetragen sind. Eine weitere lokale Bedienung ist nicht notwendig. Es ist möglich, die Batterie zu wechseln, ohne das Gerät von der Wand, dem Fenster oder der Tür zu demontieren. Eine Entfernung des Gerätes löst den Schutzschalter am Gehäuseboden aus und führt zu einer Alarmmeldung.

Node Information Frame

Der Node Information Frame (NIF) ist die Visitenkarte eines Z-Wave Gerätes. Es ist ein spezielles Datenpaket, in dem der Gerätetyp sowie die Funktionen des Gerätes bekanntgemacht werden. Inklusion und Exklusion eines Gerätes wird von diesem mit einem Node Information Frame beantwortet. Zusätzlich kann der Node Information Frame für bestimmte Konfigurationsprozesse des Z-Wave Netzes - zum Beispiel das Setzen von Assoziationen - benötigt werden. Um einen NIF auszusenden, führen Sie diese Operation durch:

Zum Aussenden eines Node Information Frames muss der Manipulationsschutzschalter (TMP) am Gehäuse gedrückt sein (zum Beispiel, indem das Gerät auf den Tisch gedrückt wird oder bereits fest an der Wand montiert wurde) und anschließend der Taster im Gehäuse (B) neben der Batterie einmal gedrückt werden.

Kommunikation zu einem schlafenden Gerät (Wakeup)

Das Gerät ist batteriegespeist und damit in der Regel in einem Tiefschlafmodus um Strom zu sparen. Im Tiefschlafmodus kann das Gerät keine Funksignale empfangen. Daher wird ein (statischer) Controller benötigt, der netzgespeist und damit immer funkaktiv ist. Dieser Controller - zum Beispiel ein IP-Gateway - verwaltet eine Nachrichten-Mailbox für dieses batteriegespeiste Gerät, in dem Nachrichten an dieses Gerät zwischengespeichert werden. Ohne einen solchen statischen Controller wird die Nutzung dieses batteriebetriebenen Gerätes sehr schnell zur Entladung der Batterie führen oder die Nutzung ist komplett unmöglich.

Dieses Gerät weckt regelmäßig auf, meldet dies durch Aussenden einer sogenannten Wakeup-Notifikation und leert dann seine Mailbox im statischen Controller. Dafür muss bei der Inclusion die Node-ID des Controllers und ein Aufweckinterval definiert werden. Erfolgt die Inklusion durch einen statischen Controller wie zum Beispiel ein IP-Gateway, wird dieser Controller diese Konfiguration automatisch erledigen und in der Regel eine Nutzerschnittstelle anbieten, um das Aufweck-Interval den Nutzerbedürfnissen anzupassen. Das Aufweckinterval ist ein Kompromiss zwischen maximaler Batterielaufzeit und minimaler Reaktionszeit des batteriegespeisten Gerätes.

Um das Gerät manuell aufzuwecken, führen Sie die folgende Aktion durch:

Zum manuellen Aufwecken muss der Manipulationsschutzschalter TMP am Gehäuse gedrückt sein (zum Beispiel, indem das Gerät auf den Tisch gedrückt wird oder bereits fest an der Wand montiert wurde) und anschließend der Taster im Gehäuse (B) neben der Batterie einmal gedrückt werden.

Einige Hinweise bei Problemen

Die folgenden kleinen Hinweise können bei Problemen im Z-Wave Netz helfen.

  1. Stellen Sie sicher, daß sich das neue Gerät im Auslieferungszustand befindet. Im Zweifel lieber noch mals eine Exclusion ausführen.
  2. Wenn ein Gerät keine Verbindung aufbaut, prüfen Sie , ob Controller und neues Gerät auf der gleichen Funkfrequenz (Länderkennung) arbeiten.
  3. Entfernen Sie nicht mehr vorhandene Geräte als allen Assoziationsgruppen. Ansonsten werden Sie erhebliche Verzögerungen bei der Kommandoausführung spüren.
  4. Nutzer Sie niemals schlafende Batteriegeräte ohne Zentralsteuerung.
  5. FLIRS-Geräte dürfen nicht gepollt werden.
  6. Stellen Sie sicher, daß Sie genügend netzbetriebene Geräte haben, um die Vorteile der Funkvermaschung zu nutzen.

Assoziation - Geräte steuern sich untereinander

Z-Wave Geräte können andere Geräte direkt steuern. Diese direkte Steuerung heißt in Z-Wave Assoziation. In den steuernden Geräten muss dazu die Geräte-ID des zu steuernden Gerätes hinterlegt werden. Dies erfolgt in sogenannten Assoziationsgruppen. Eine Assoziationsgruppe ist immer an ein Ereignis im steuernden Gerät gebunden (Tastendruck oder Auslösen eines Sensors). Bei Eintritt dieses Ereignisses wird an alle in einer Assoziationsgruppe hinterlegten Geräte ein Steuerkommando - meist ein BASIC SET - gesendet.

Assoziationsgruppen:

Gruppen-Nummer Max. Anzahl Geräte Beschreibung
1 5 Geräte, die durch Kommandos des Sensors gesteuert werden

Technische Daten

Abmessung 0.0520000x0.1620000x0.0150000 mm
Gewicht 10 gr
Z-Wave Hardware Platform ZM3102
EAN 5902020528180
Batterien 1 * CR2
Gerätetyp Binär-Sensor
Generische Geräteklasse Binär-Sensor
Spezielle Geräteklasse Routing Binär-Sensor
Firmware Version 01.03
Z-Wave Version 02.40
Zertifizierungs-ID ZC08-14060004
Z-Wave Produkt Id 0086.0002.0004
Frequenz Europe - 868,4 Mhz
Maximale Sendeleistung 5 mW

Unterstützte Kommandoklassen

Gesteuerte Kommandoklassen

Erklärung einiger Z-Wave-Begriffe
